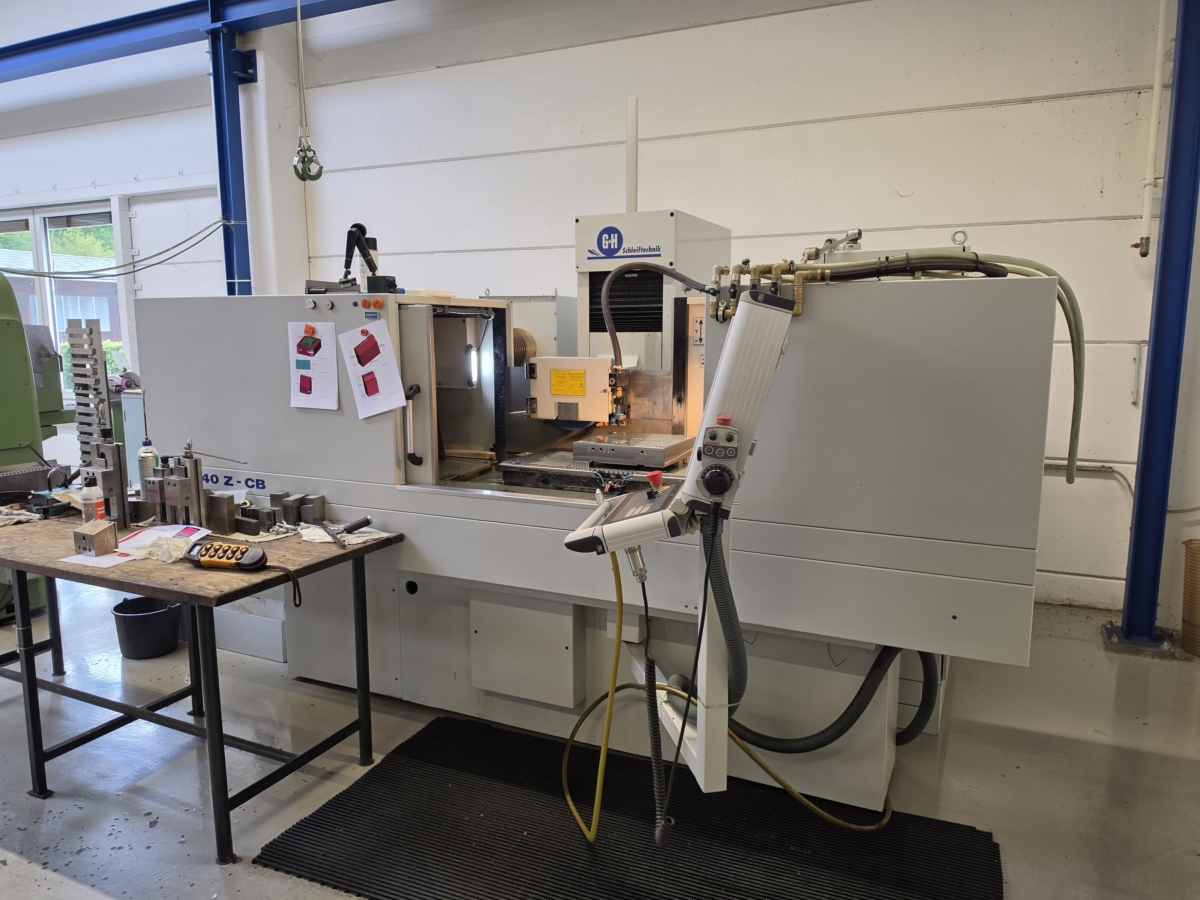

GEIBEL & HOTZ FS 840 Z CB

Характеристики
Комплектация
Галерея

Характеристики

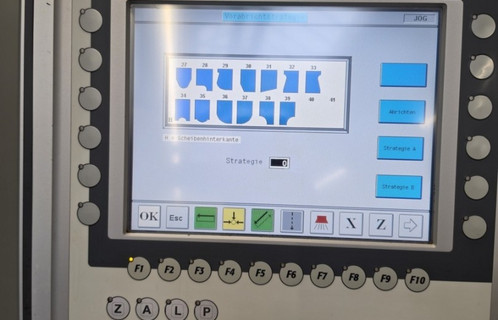

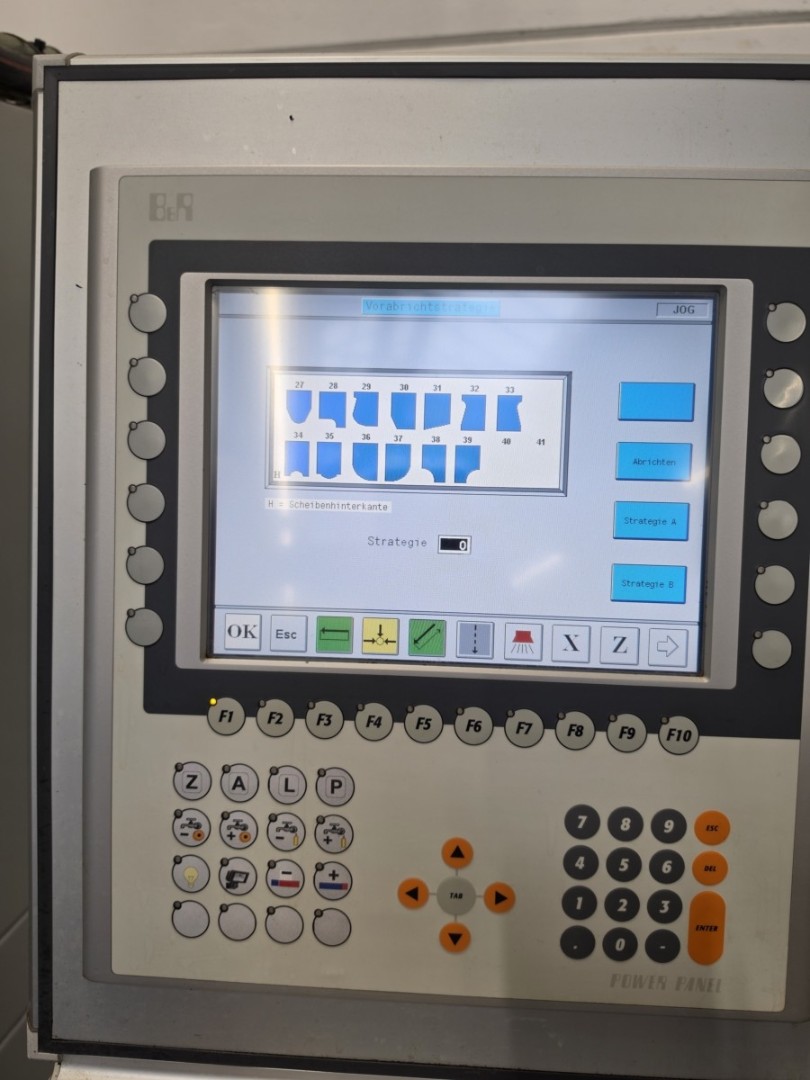

Система управления ЧПУ GEIBEL & HOTZ CB-CNC (на базе Siemens SINUMERIK 840D Solution Line)

Длина шлифования 800 мм

Ширина шлифования 400 мм

Высота шлифования 375 мм

Нагрузка на стол 700 кг

Ось X - продольное перемещение рабочего стола

Продольный ход стола 20-850 мм

Скорость стола 0,005-35 м/мин

Ось Y - вертикальное движение

Расстояние от стола до центра шпинделя 140–525 мм

Вертикальная скорость 50–2000 мм/мин

Ось Z - поперечное перемещение

Поперечный путь макс. 400 мм

Боковая скорость 50–2000 мм/мин

Ось С - шлифовальный шпиндель

Мощность двигателя шлифовального шпинделя 7 кВт

Скорость шлифовального шпинделя 1400 об/мин

Шлифовальный круг, стандартный 300 x 50 x 76.2 мм

Габариты 3700 x 2800 x 2500 мм

Комплектация

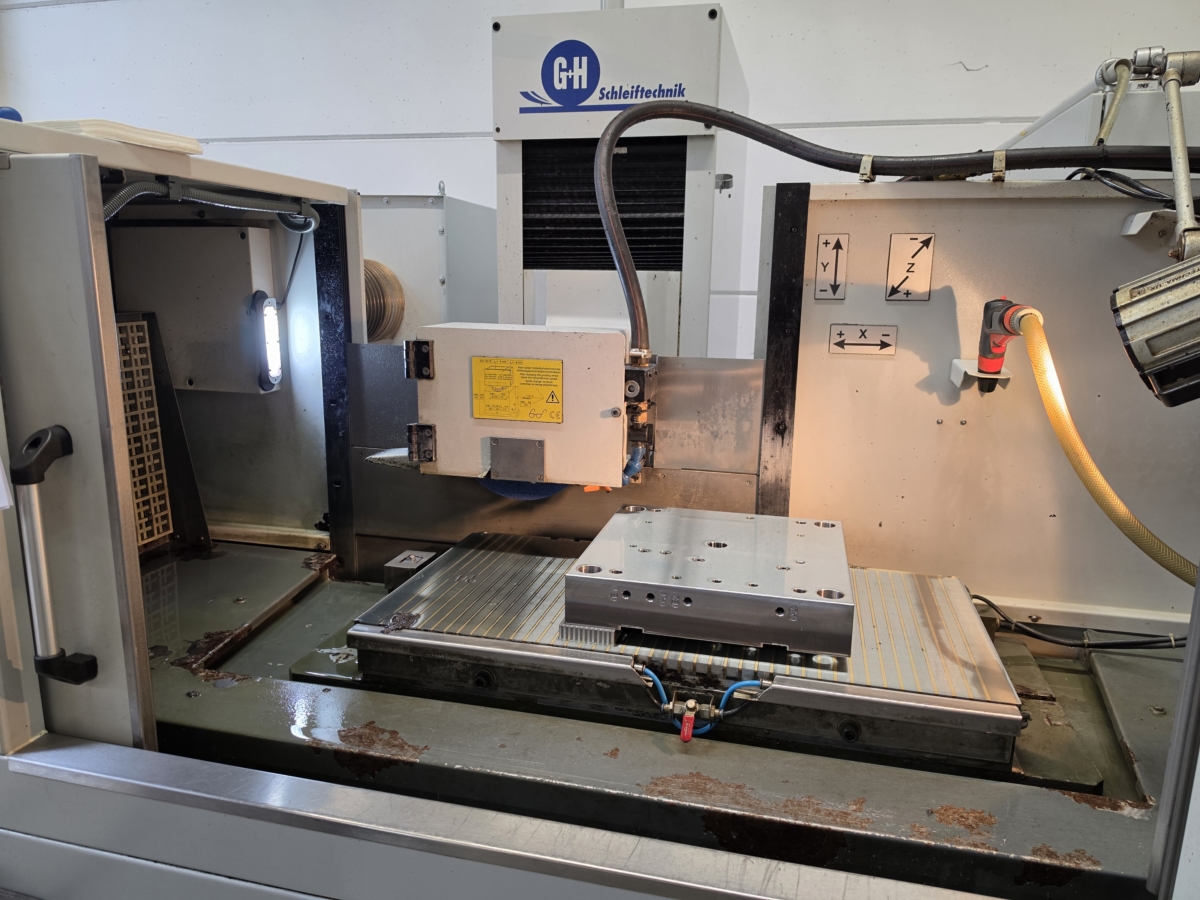

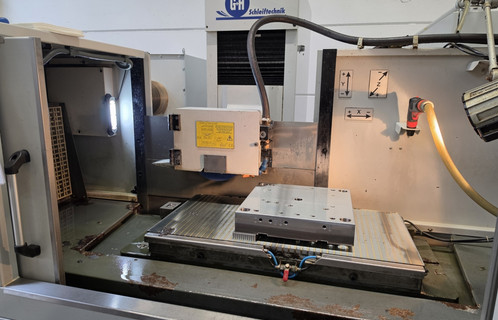

Магнитный стол
- Размер рабочей поверхности: 800 × 400 мм.
- Шаг полюсов: 18 мм.
- 16-ступенчатая регулировка силы удержания.
- Автоматическое переключение полярности для размагничивания..
Шлифовальные круги и два фланца.
Устройство правки шлифовального круга
- Состоит из держателя для призматического рычага или вилочного устройства правки.
- Практичный рычаг для установки одноточечного алмазного карандаша (конус Морзе MK0) или профильного алмазного инструмента.
Регулирование скорости вращения шлифовального шпинделя
- Окружная скорость шлифовального круга: 10–32 м/с.
- Постоянная окружная скорость поддерживается автоматически (режим V-constant) с помощью шлифовального двигателя мощностью 7 кВт.

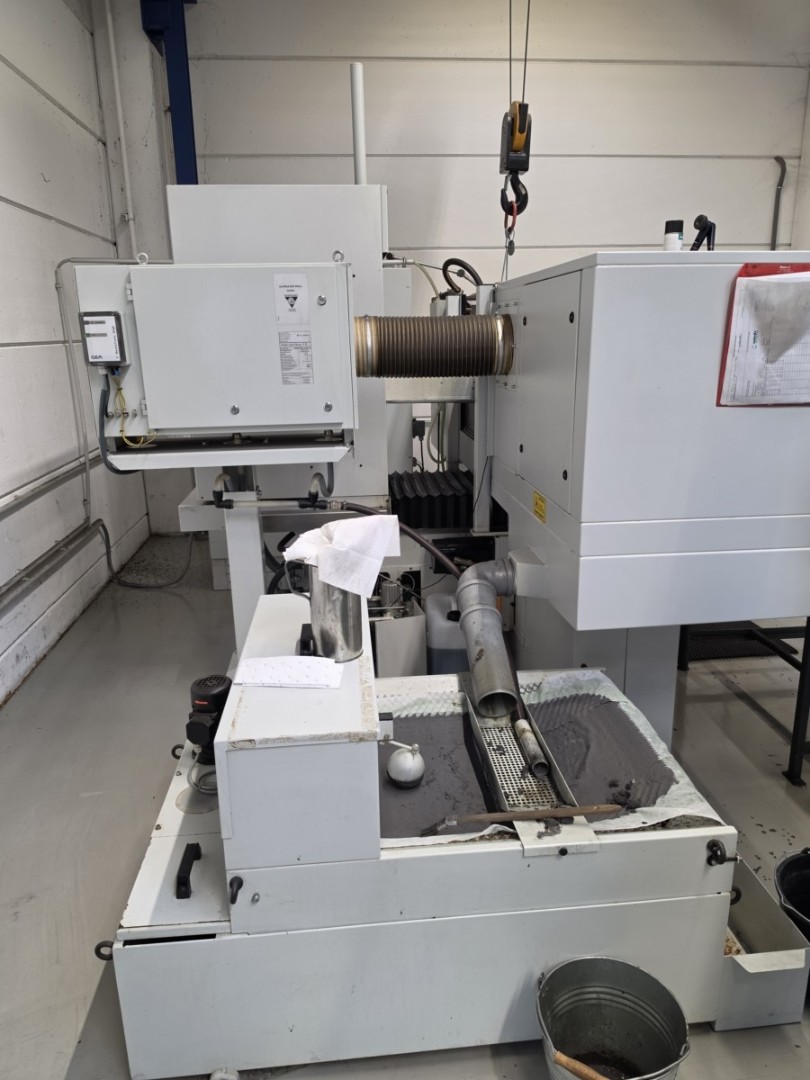

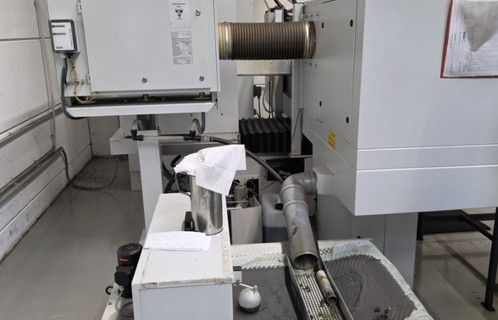

Универсальная бумажная ленточная фильтровальная установка UPF 100
- Объем бака: около 280 л.
- Производительность насоса: 20 л/мин при давлении 1,5 бар.
Система очистки воздуха
- Производительность: около 1000 м³/ч.

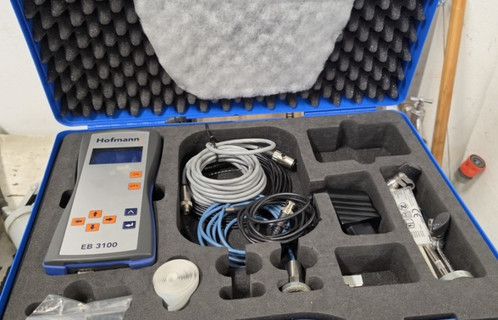

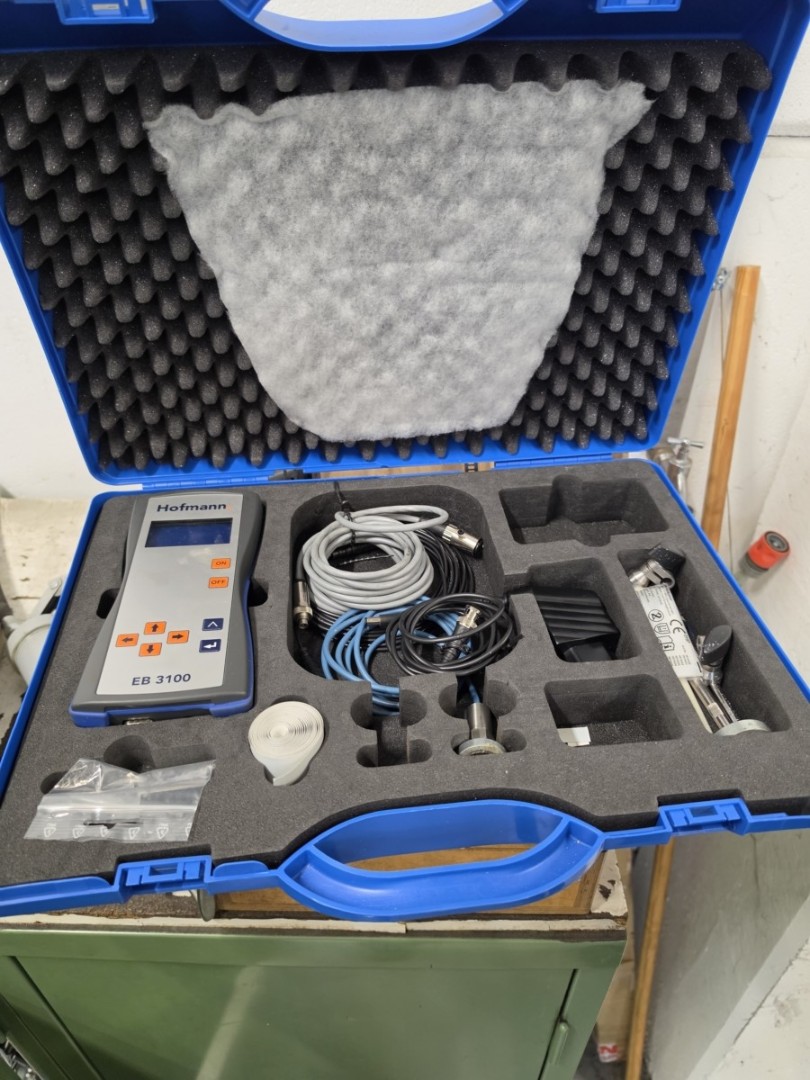

Мобильное устройство балансировки
- Оснащено оптической системой подсказок оператору для динамической балансировки шлифовального круга непосредственно на станке.
- Величина и положение дисбаланса рассчитываются автоматически.
- Поставляется в транспортном кейсе.
Комплект для очистки
- Ручной импульсный пистолет для очистки рабочей зоны станка.
