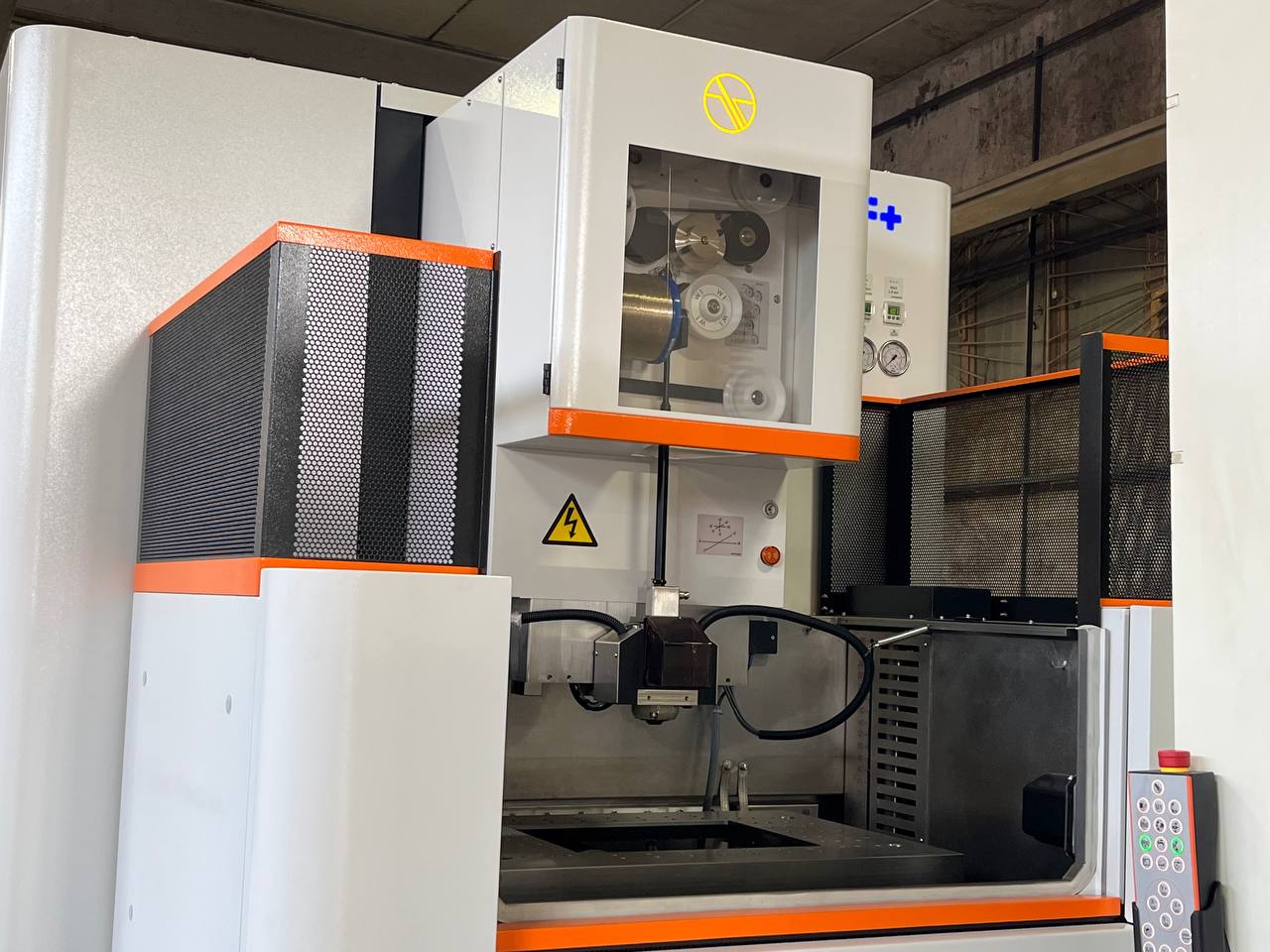

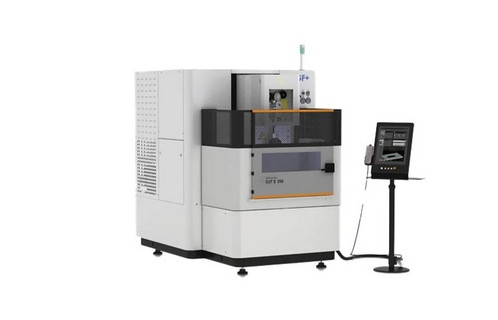

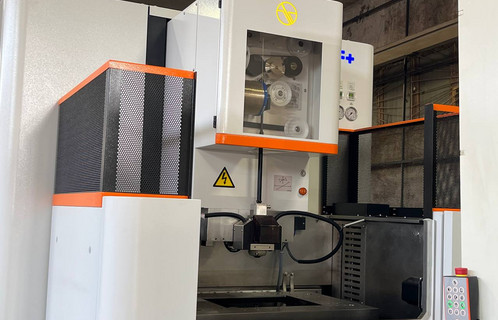

AgieCharmilles CUT E 350

Станок

Габариты станка в сборе * Ширина x глубина x высота 1750 x 2470 x 2200 мм

Общий вес станка (без диэлектрика) 2525 кг

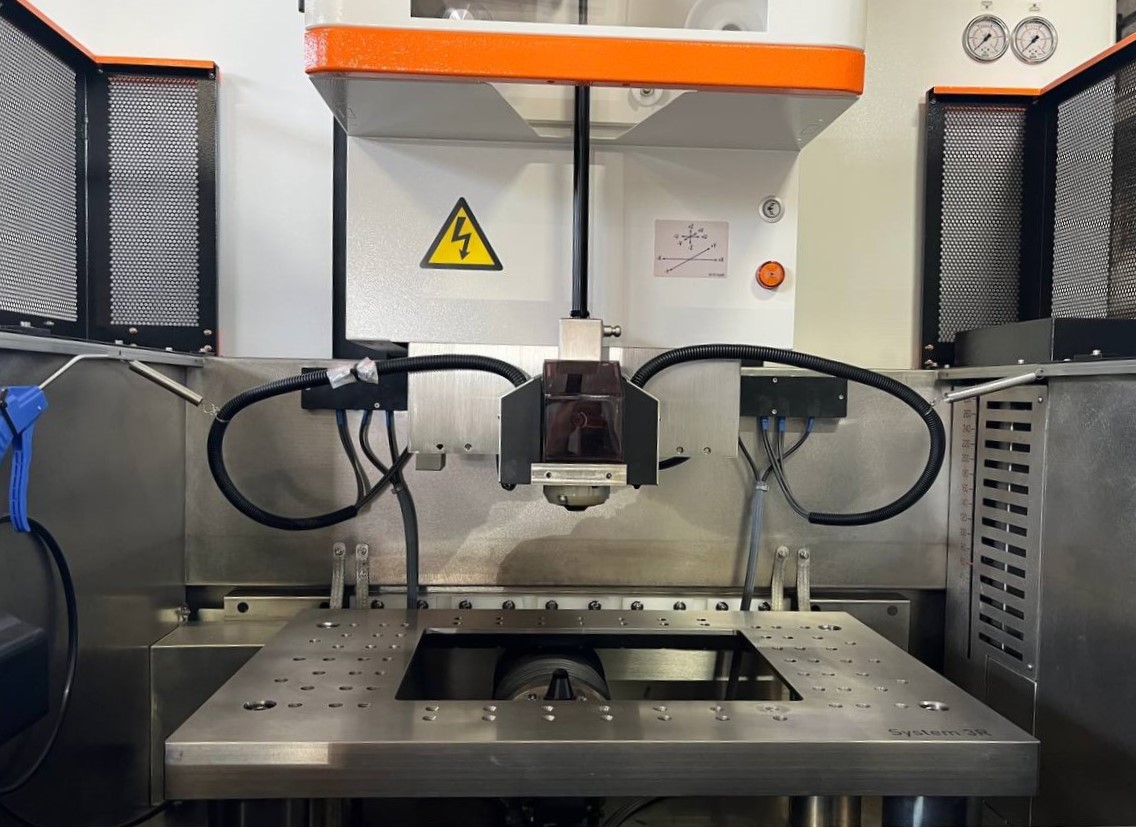

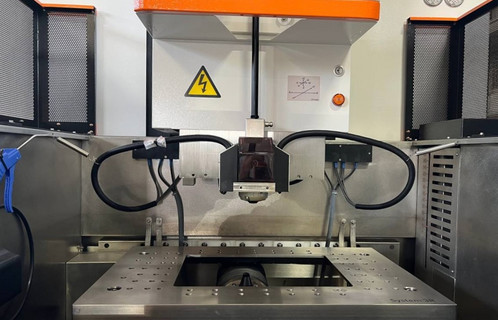

Рабочая зона

Макс. размер заготовки 820 x 680 x 250 мм

Макс. вес заготовки 400 кг

Уровень наполнения min./max. 0/240 мм

Подвод сжатого воздуха

Давление 6-7 атм

Минимальный требуемый расход 150 л/мин

Оси

Ход осей X, Y, Z 350 x 250 x 250 мм

Ход осей U, V ± 45

Угол конуса/высота ± 30/56

Дискретность перемещений X, Y, U, V, Z 0,1 мкм (0,0001 мм)

Скорость перемещений (XYZ) 0-3000 мм/мин

Защита от столкновений по осям X, Y, Z

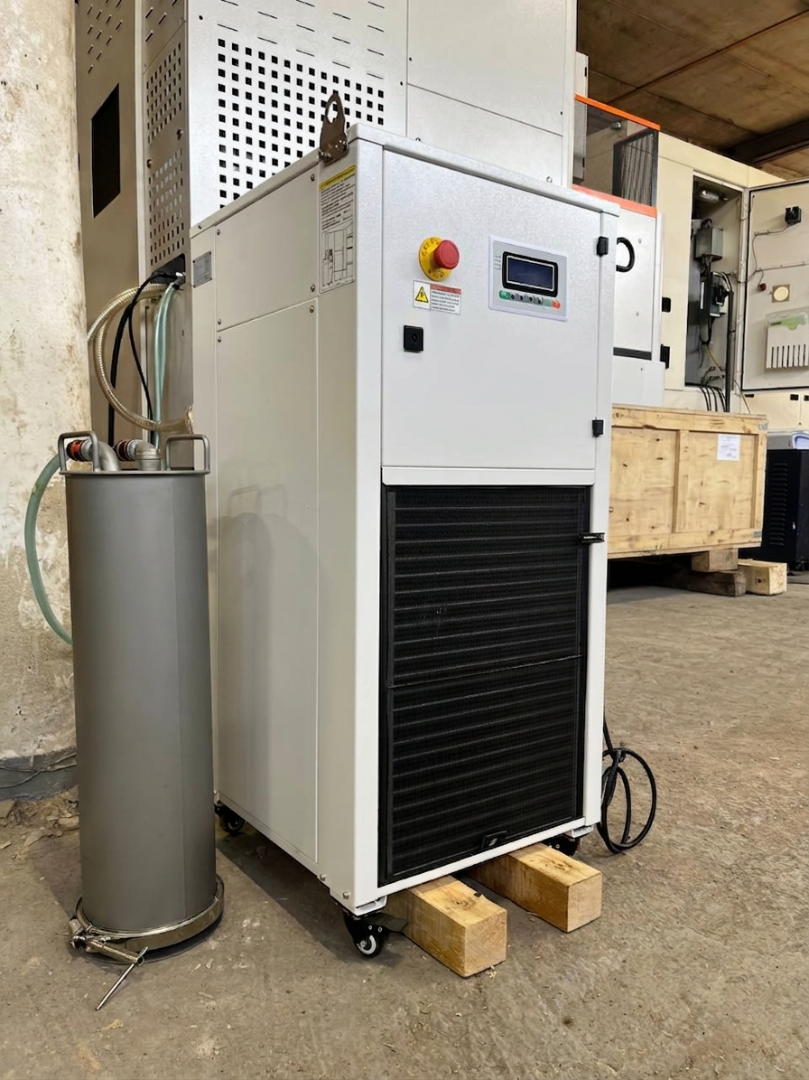

Диэлектрик

Тип Деионизированная или водопроводная вода

Общий объем диэлектрика 760 л

Фильтр-картриджи 2

Есмкость бака деионизационной смолы 20 л

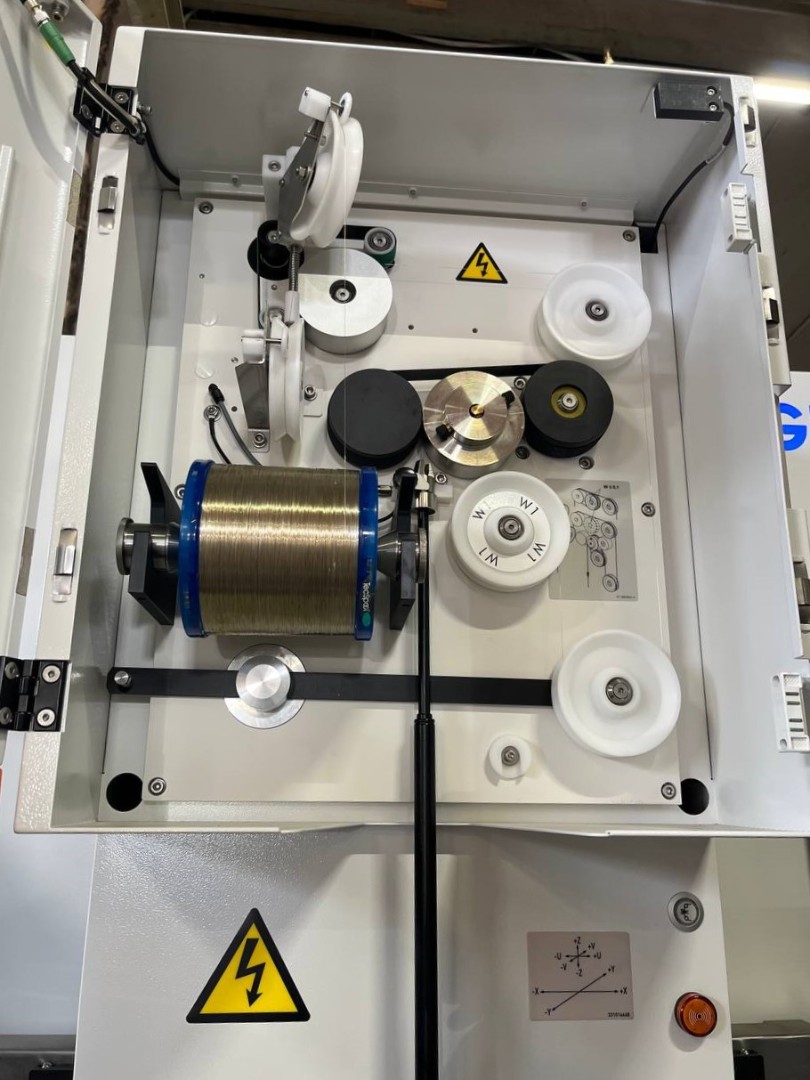

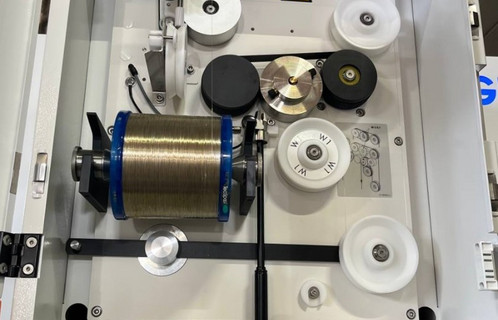

Электрод-проволока

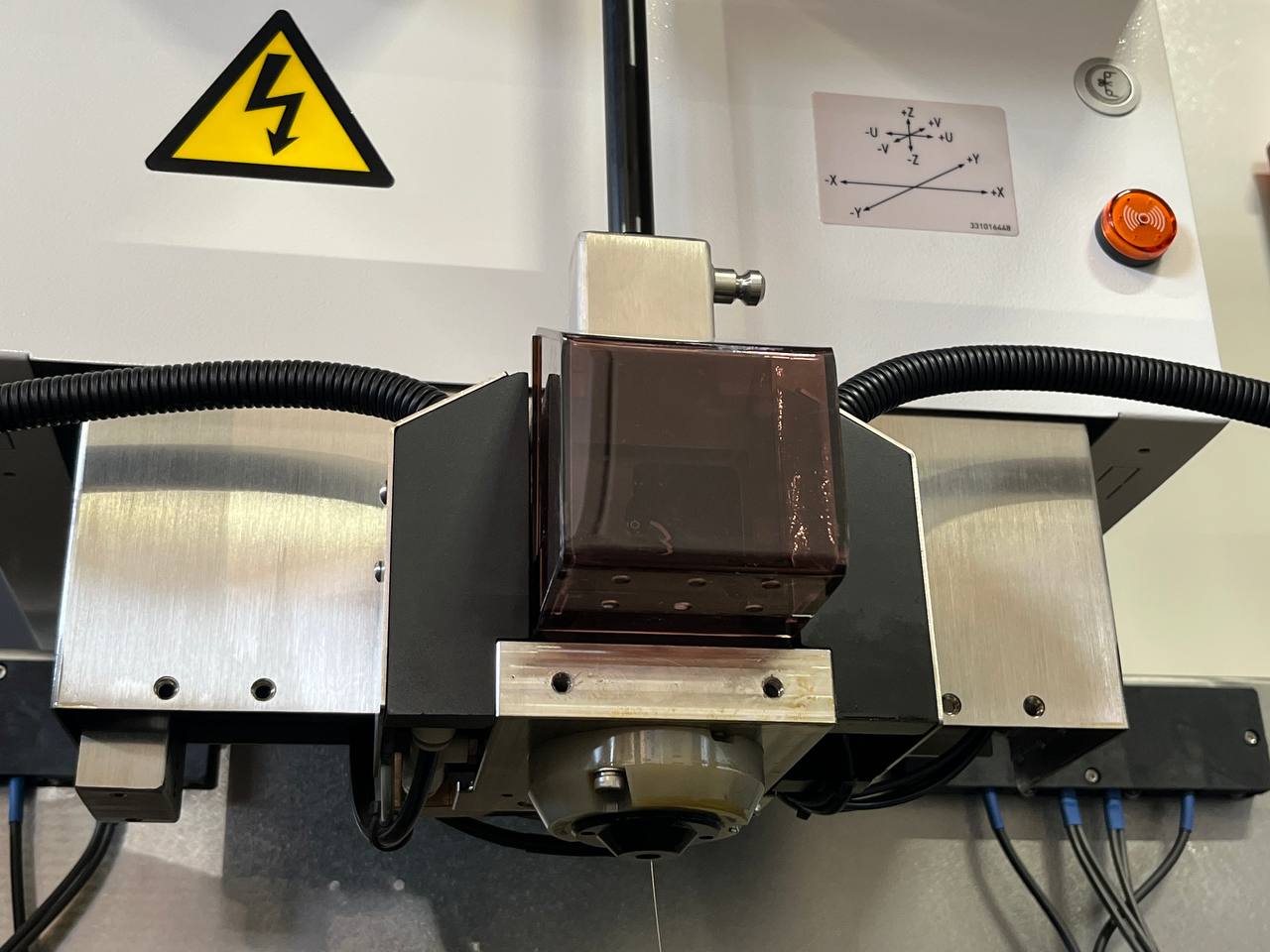

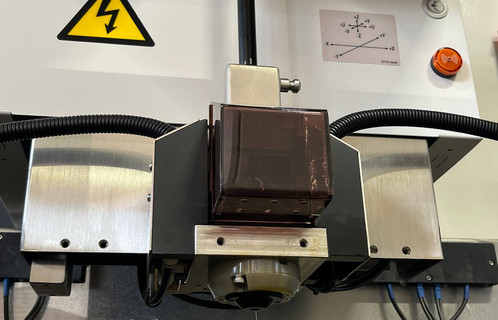

Стандартные направляющие Ø 0.20 или Ø 0.25 мм

Диаметр проволоки Ø 0.1-0.3 мм

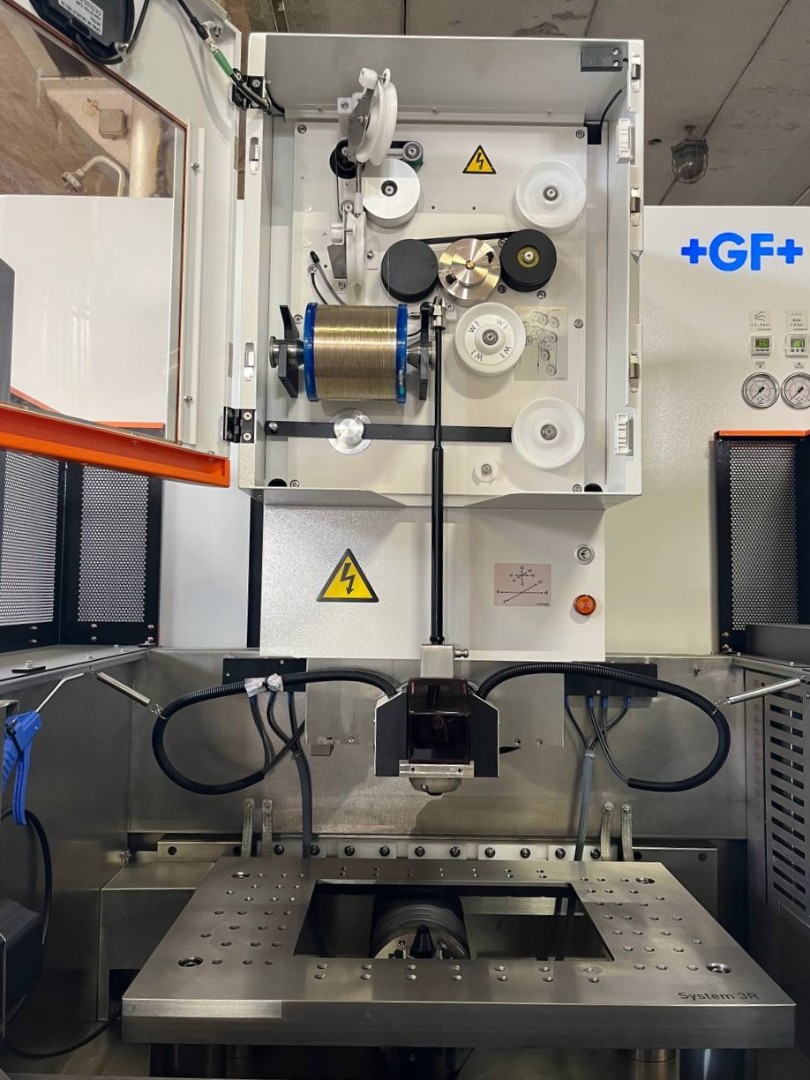

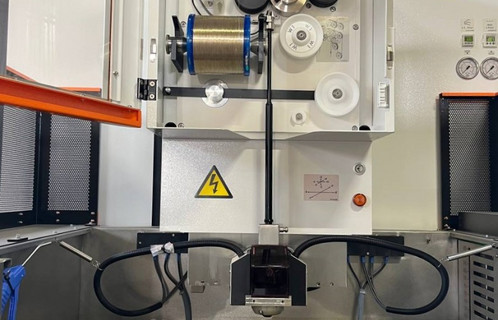

Автоматическая заправка для проволоки Ø 0.1-0.3 мм

Автоматическая перезаправка для проволоки Ø 0.1-0.3 мм

Мин. диаметр отверстия для заправки Ø 0.2-0.3

Максимальная высота автозаправки проволокой 0.25 мм 220 мм

Допустимый вес и тип катушки 5 (JIS P5), 25 (DIN 160) 11.02 (JIS P5), 55.11 (DIN 160) кг

Наилучшая шероховатость Тв. сплав/Стальи 0.12/0.18 мкм

Макс. скорость обработки 300 мм2/мин

Электропитание и управление

Напряжение питания 3 х 380/400 В

Частота сети 50 или 60 Гц

Допустимые отклонения ± 10%

Макс. потребляемая мощность 10 кВА

Допустимое время отключени питания 4 мс

Коэффициент мощности 0.8

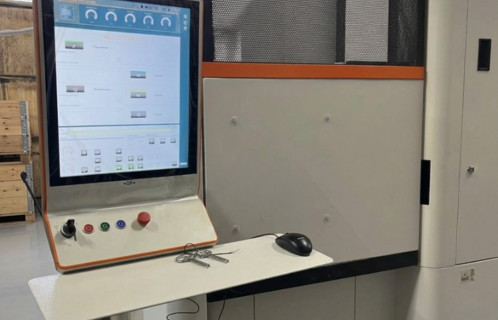

Экран/Операционная система TFT 19’’/Windows

Окружающая среда

Оптимальная температура для достижения точности 20 ± 1°C

Температуры окружающей среды 15-30°C

Допустимая относительная влажность 40-80%

Максимальный уровень шума 76 Дб(А)

Время термостабилизации 3 ч

Уровень защиты от электротока 43 IP
